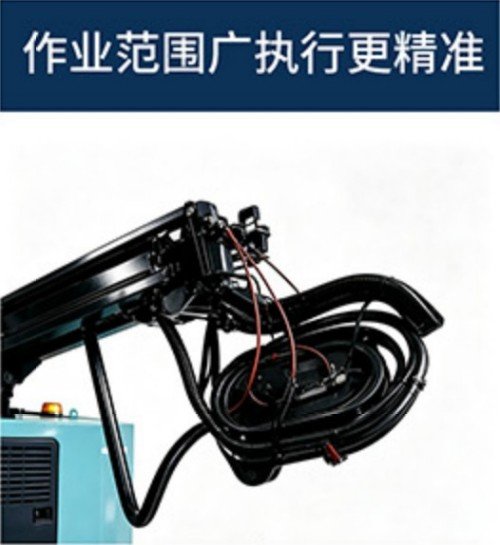

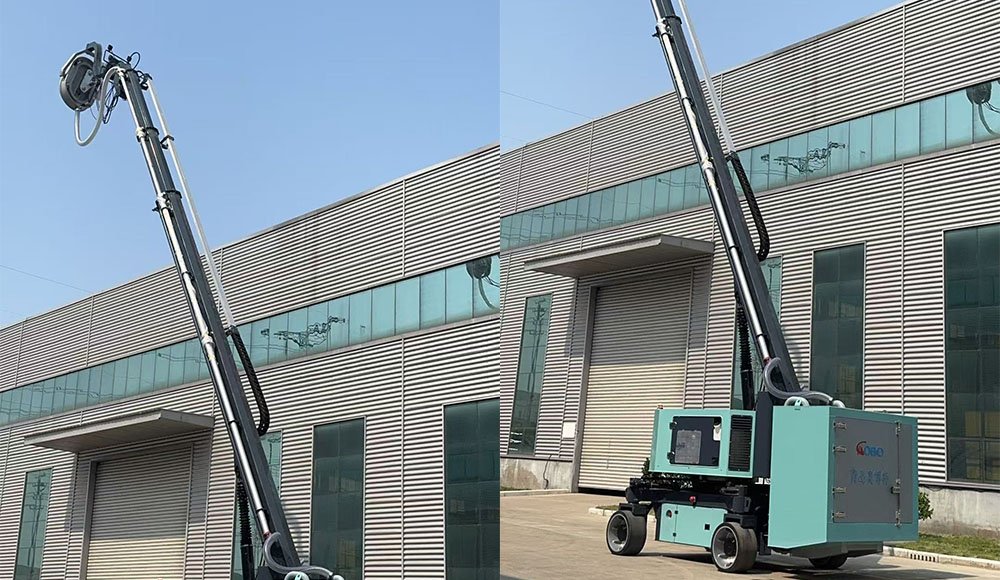

1.伸缩长机械臂:作业覆盖范围大,可远距离完成船体高压除锈作业。
2.轮式行走底盘:转向灵活,船厂厂区转运穿梭效率更高。

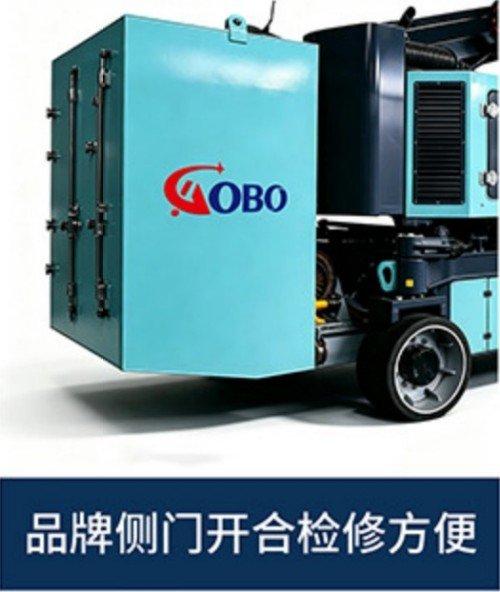

3.分体式封闭钣金机身:分区柜体设计,防尘防潮,方便单独检修零部件。
4.集成管线收纳结构:机械臂管线规整排布,作业时不易拉扯磨损。
5.整机一体化动力布局:动力组件内置防护壳,适配船厂恶劣工业作业环境。
分享:
参数
误差
参数值
备注
最大作业高度
±2%
27.8m
最大作业压力
3000 bar
根据甲方所选超高压水泵组能力决定
最大作业流量
96 L/min
发动机功率
87kW
整机质量
±3%
20T
整机总长(含臂架)
14771 mm
整机总宽(不含锁具)
2720 mm
整机总高(臂架最低位)
3443 mm
车体最小离地间隙
200 mm
高压水盘最大作业宽度
1000mm
最低行驶速度
±10%
20 mm/s
最高行驶速度
300 mm/s
臂架全程伸出时间
75s
臂架全程上仰时间
上装全程回转时间
70s
小臂全程上仰时间
35s
小臂全程回转时间
55s
小臂全程横摆时间
25s
恒压泵:21兆帕
液压系统散热方式:主动式
供电:两组电瓶24V
发电机功率:36.8KW
恒压泵:21MPa
供电:24V
发电机功率:5KW
